Программный комплекс «ИНКОНТ»

Российский программный комплекс

Модульный, проектно-компонуемый комплекс для построения автоматизированных систем управления технологическим процессом (АСУТП).

Подробнее

Программный комплекс «ИНКОНТ» — это решение, комплектуемое из отдельных программных модулей, совокупность которых позволяет создавать программно-технические комплексы автоматизированных систем управления технологическим процессом (АСУТП) прежде всего для крупных объектов электроэнергетики.
Решение представляет собой определенным образом сконфигурированный и протестированный комплект единиц продукции, формируемый в объеме, необходимом и достаточном для выполнения основных функций ПТК АСУТП.

При создании программного комплекса «ИНКОНТ» был учтен многолетний опыт внедрения полномасштабных ПТК АСУТП и передовые решения, используемые в энергетике в таких системах как OM650, WinOS, WinCC, WinCC OA и SPPA-T3000, широко распространенных на объектах электроэнергетики России.
Программный комплекс «ИНКОНТ» — полностью кроссплатформенная система, работающая в операционных системах LINUX, включая и ОС Astra Linux SE, а также в ОС MS WINDOWS.

Применение программного комплекса «ИНКОНТ» позволяет в полном объеме обеспечить такие основные функции АСУ ТП как:

Сбор и обработка данных о параметрах технологического процесса.
Дистанционное управление запорно-регулирующей арматурой, механизмами собственных нужд энергоблока и электротехническим оборудованием.
Всережимное многосвязное автоматическое регулирование и автоматическое логическое, включая последовательное (пошаговое), управление.

Технологические защиты и технологические защитные блокировки (в соответствии с нормативными требованиями).
Позволяет выполнять конфигурацию технологической сигнализации.
Сервисные и контрольные функции работы технических и программных средств ПТК и внешних элементов.

Верхний уровень

Система верхнего уровня «ИНКОНТ»

СВУ «ИНКОНТ» предназначена для применения в составе полномасштабных ПТК АСУТП на энергетических объектах различного типа и мощности для комплексного решения задач сбора, обработки, протоколирования и архивирования информации, включая контроль и управление как тепломеханическим, так и электротехническим оборудованием, а также для реализации вспомогательных функций, расчетов, обмена информации со смежными системами сторонних поставщиков.

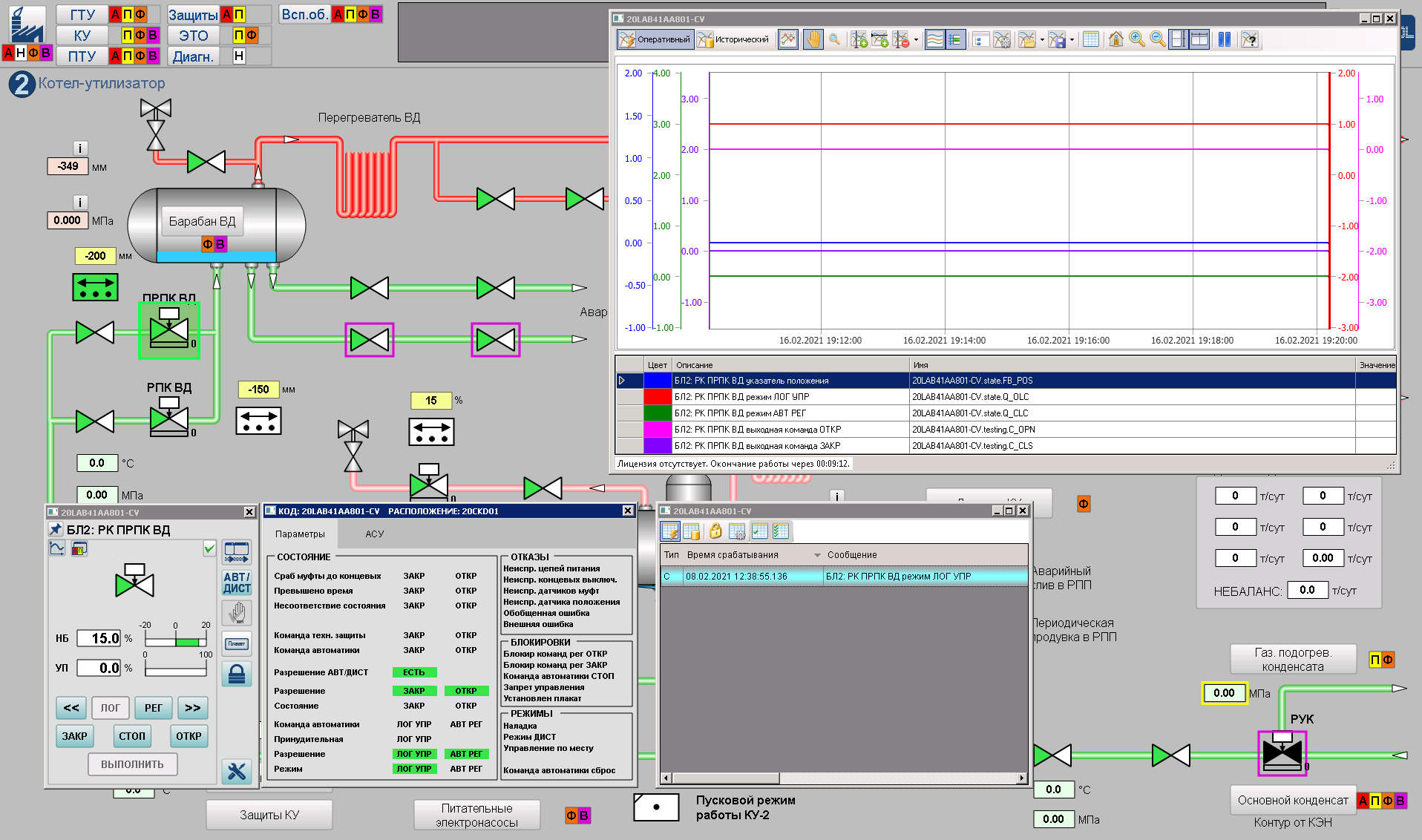

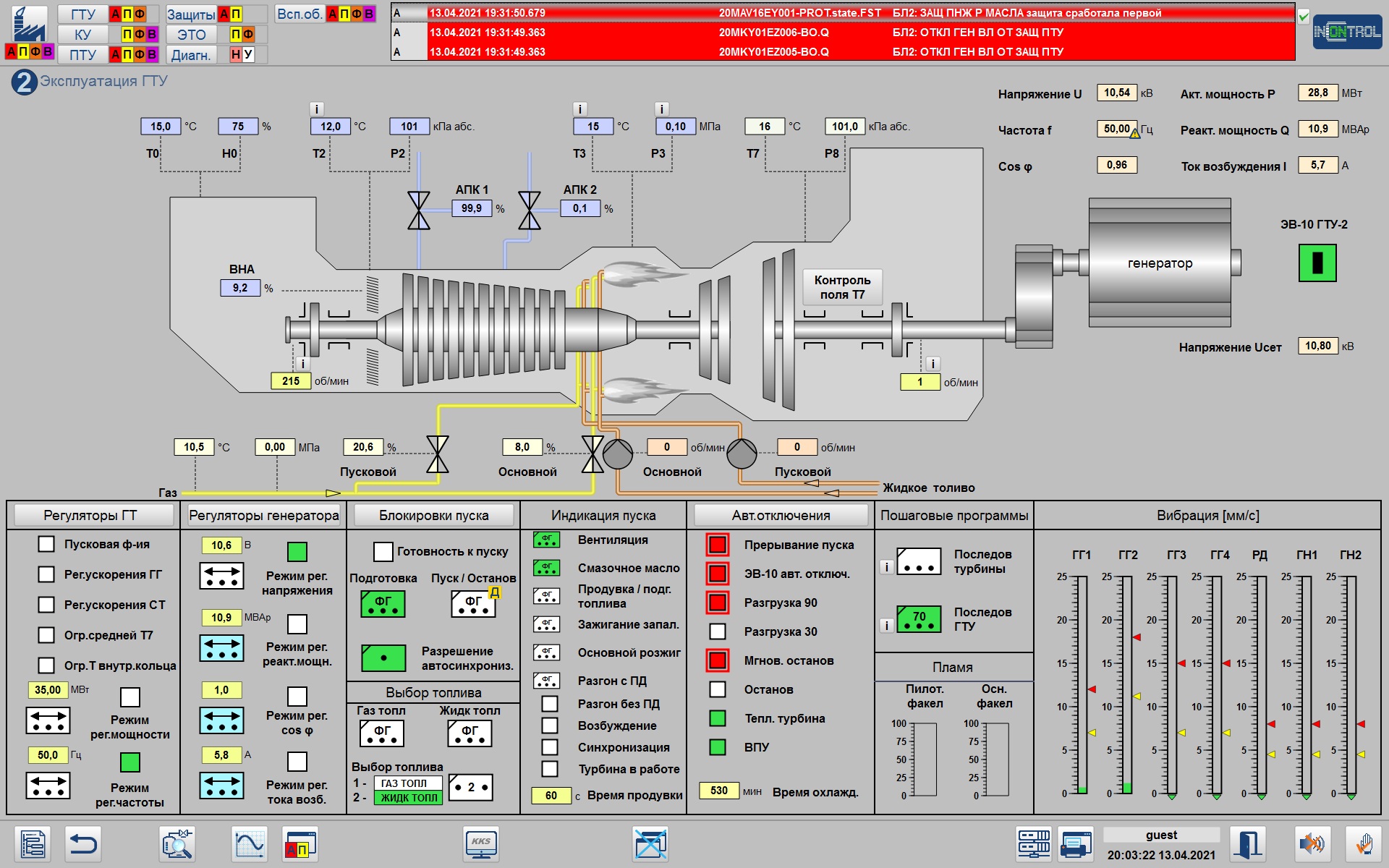

СВУ «ИНКОНТ» обладает всем набором стандартных компонентов современной SCADA системы, обеспечивающей представление данных пользователю в виде мнемосхем, трендов, протоколов событий оператору (ПСО), аварийных сообщений.

Верхний уровень

Ключевой элемент

Одним из ключевых элементом является программная библиотека верхнего уровня стандартных графических и программных прототипов объектов контроля и управления технологическим и электротехническим оборудованием энергетических объектов, включающая в себя набор типовых программных элементов.
Каждый объект библиотеки характеризуется набором представлений: пиктограммой (набором пиктограмм), окном контроля и управления, диагностическим окном, окном событий, графиком и т.п.
Все воздействия на органы управления осуществляются через панели управления (виртуальные блоки дистанционного управления). Для каждого типа устройства (арматуры, индикатора или элемента автоматизации) предусмотрена индивидуальная панель управления.

Нижний уровень

Удобство проектирования

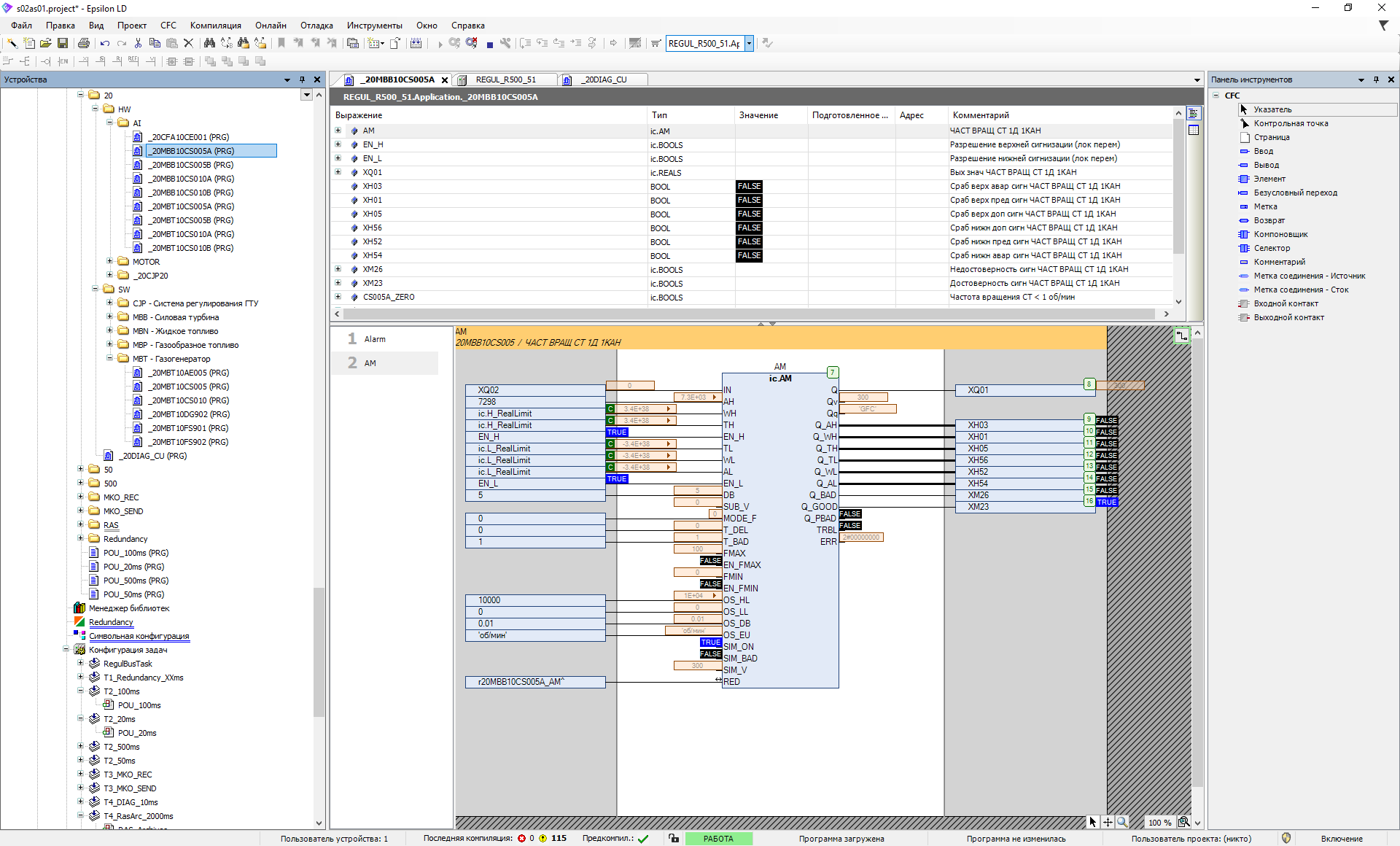

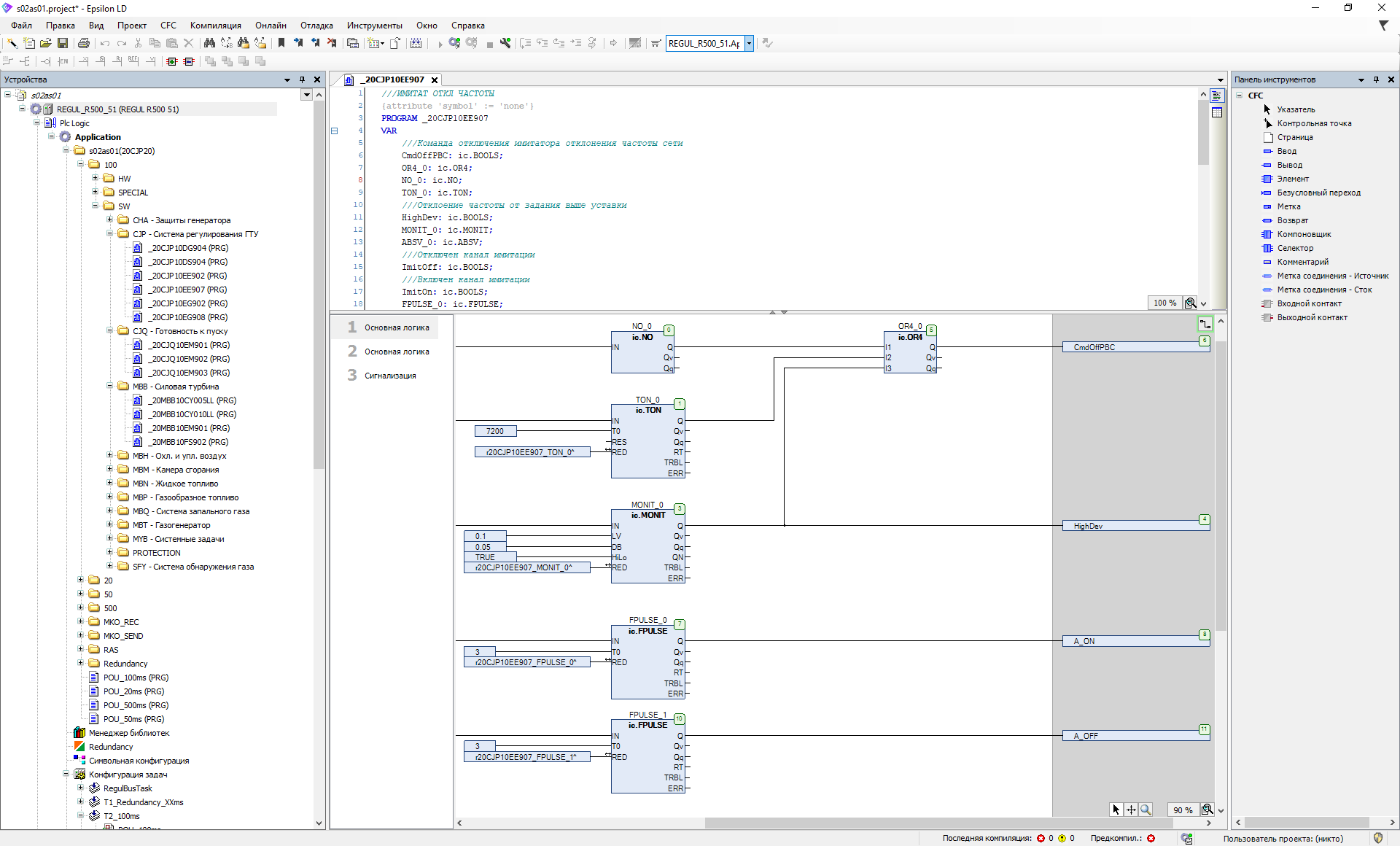

Система автоматизации среднего уровня «ИНКОНТ» представляет графическое средство проектирования конфигурации и алгоритмов ПТК АСУТП. Основным языком проектирования алгоритмов является язык CFC стандарта МЭК 61131 3, т.е. проектирование может вестись не программистом, а проектировщиком-технологом с минимальными знаниями в области работы системы.
В программный модуль входят средства автоматизации проектирования, такие как тиражирование прототипов, автоматический поиск ошибок, средство экспорта в программный модуль СВУ «ИНКОНТ».
Встроенные в базовое ПО и разработанные средства он-лайн просмотра, симуляции и диагностики позволяют в короткие сроки выполнить проектирование и наладку программного обеспечения ПТК АСУТП.

Нижний уровень

Особенности библиотеки функциональных блоков

Каждый элемент библиотеки представляет собой программный модуль, выполняющий представление в системе верхнего уровня и взаимодействующий через соответствующие библиотечные элементы контроллеров с соответствующими физическими объектами АСУТП ТМО или ЭТО: задвижками, двигателями, выключателями, разъединителями, регулирующими органами, клапанами разных типов, различными измерительными сигналами, а также виртуальными устройствами: регуляторами, шаговыми программами, АВР механизмов, и т. п., включая контроль широкого набора нормальных, предаварийных и аварийных состояний, выдачи команд управления, контроля их исполнения, регистрации действий оператора, формирования различного типа сигнализации, а также формирования запретов управления , например, при проведении работ на оборудовании.

Программный комплекс «ИНКОНТ» поставляется в составе программно-технического комплекса «ИНКОНТ».
В комплект специализированных программ входят программные модули разработки ООО «ИНКОНТРОЛ» и базовое программное обеспечение, необходимое для исполнения программ.

Комплект специализированных модулей состоит из:

Библиотека функциональных блоков
ИНКОНТ-Р.
ИНКОНТ. Программный модуль
ИК.ПТК-Р20.ЭИ.
ИНКОНТ. Программный модуль
ИК.ПЛК-Р20.ГК.
ИНКОНТ. Программный модуль
ИК.ПЛК-Р20.ГП.
ИНКОНТ. Программный модуль
ИК.ПЛК-Р20.ТС.
ИНКОНТ. Программный модуль
ИК.ПЛК-Р20.ПП.
ИНКОНТ. Программный модуль
ИК.ПЛК-Р20.КП.
ИНКОНТ. Программный модуль
ИК.ПЛК-Р20.ОД.
ИНКОНТ. Программный модуль
ИК.СВУ-Т20.КМ.
ИНКОНТ. Программный модуль
ИК.СВУ-Р20.ОУ.
ИНКОНТ. Программный комплекс
ИК.РАС-РХ0.
ИНКОНТ. Программный модуль
ИК.СВУ-Р20.КМ.
ИНКОНТ. Программный модуль
ИК.СВУ-ХХ.ПО.

Программные модули распространяются комплектом, в составе программно-технического комплекса. По отдельности модули могут быть приобретены только в качестве расширения существующего комплекта ПТК «ИНКОНТ».

О стоимости
Программного комплекса «ИНКОНТ»

Стоимость приобретения программного комплекса определяется индивидуально в зависимости от структуры и необходимого функционала вашего проекта АСУТП.

Звоните нам: +7 (495) 481 33 10
Пишите нам: office@inctrl.ru

ООО «ИНКОНТРОЛ» представляет опыт, полученный в течение почти 30 лет активной работы коллектива высококвалифицированных специалистов на рынке АСУТП для электростанций.

За многие годы опыт коллектива выявил ключевой принцип успеха при создании АСУТП — глубокое погружение в технологию автоматизируемого производства, включающее детальную технологическую проработку всех режимов и процессов объекта с учетом потребностей производства и Заказчика, что в дальнейшем обеспечивает внедрение объекта с необходимым уровнем автоматизации.

Современная АСУТП должна и может быть надежной, эффективной, простой в обслуживании, иметь срок службы, соизмеримый со сроком службы основного оборудования. Она призвана изменить характер труда персонала, повысить технико-экономические показатели электростанции.

Именно такие системы мы и внедряем на объектах энергетики. Длительный опыт эксплуатации систем подтверждает их уникальные для России характеристики.

Предложения ООО «ИНКОНТРОЛ» постоянно совершенствуются. В частности, разработаны и внедрены решения, обеспечивающие привлечение энергоблоков к регулированию частоты и мощности, созданы электронные системы регулирования турбин разных типов, разработаны системы оптимизации управления мощностью всех энергоблоков станции.

Кроме АСУ тепломеханическими и электротехническими процессами мы готовы предложить решения по интеграции наших АСУТП с системами, обеспечивающими автоматизацию таких процессов, как планирование ремонтов, учет и планирование ресурсов и производства энергии, ведение документации. Необходимость интегрированных систем очевидна в условиях модернизации электроэнергетики.

ООО «ИНКОНТРОЛ» — развивающаяся компания. Мы с оптимизмом смотрим в будущее и надеемся, что наш труд и опыт будут востребованы и нам удастся удовлетворить требования самых взыскательных заказчиков.
